◆一進六路輸出;它的輸出電路都采用模塊式設計,您可以像搭積木似的,將3芯與5輸出模塊進行任意搭配,組合成您想要的形式,使用起來更加快捷方便;
◆當輸出模塊受到外部大電流沖擊造成損壞”時現場更換處理及其方便,使用自帶的子母貼捆綁式安裝在燈架上,因此為現場應用又增加了一層安全防護措施;
◆輸入與輸出采用獨立的電源供電,每個接口都有獨立的保護電路和光電隔離措施,實現了信號與電氣上的完全隔離;
◆銀色金屬3芯或5芯卡儂座更結實耐用。
◆尺寸; 0.86KG 11.5*17CM
具備雙向DMX512-RDM協議功能,燈具信息可反饋到MA控臺等具備RDM功能的燈光控臺上。
RDM8802Mod是一款全新的精品型DMX512-RDM雙向通信協議信號分配器產品,它能夠將DMX512-RDM數據信號進行整形放大后分配成4路或8路DMX512-RDM信號輸出,并且各輸入輸出接口供電獨立,采用高壓隔離技術。
◆8路經電氣隔離的信號分配輸出;每路都有信號指示燈;
◆1路信號輸入,8路直通信號輸出(信號輸入與直通信號之間有經電氣隔離)
◆增強數據總線接入設備數量的能力。保護燈光控制臺DMX512輸出接口,故障現場隔離,提高數字式燈光控制系統的安全運行可靠性。
◆具備雙向DMX512-RDM協議功能,燈具信息可反饋到MA控臺等具備RDM功能的燈光控臺上。
◆供電電源:AC90V-240V 50HZ/60HZ
◆凈重:1.8KG
◆毛重:2.2KG
◆體積:19”1U,530*180*100mm
◆ Output 8chs DMX signal after the electrical isolation with signal indicator light in every way
◆Shape and amplify signal, extend the distance of signal transmission
◆ 1ch signal input and 8ch direct signal output
◆It can increase the device number of data bus、 protect DMX512 output port of controller and improve the safety and stability of digital light control system
◆Possess two-way DMX512-RDM protocol function. Can feedback the light data to MA and other RDM light controller ◆Voltage:AC90V-240V 50HZ/60HZ
◆N.W:1.8KG
◆G.W:2.2KG
◆Size:19”1U,53.5*18.5*10CM

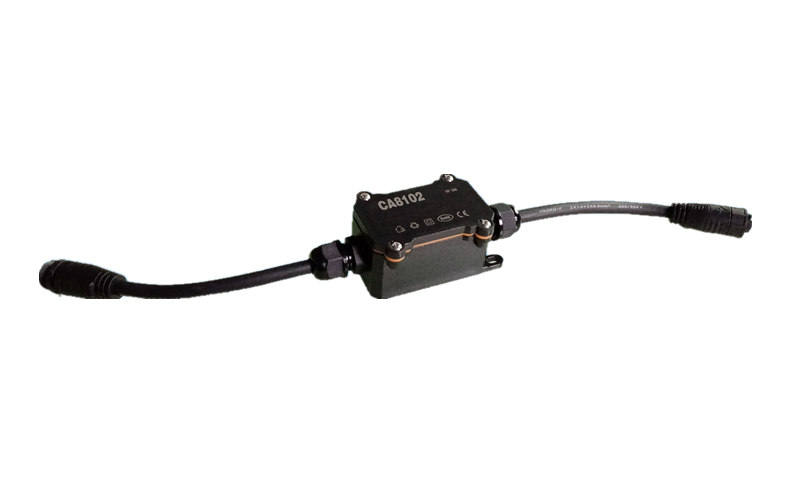

CA8102技術參數:
★ 符合DMX512 標準的單向中繼器·
★ 數碼信號類型:DMX512, 以及采用傳輸的數碼信號
★ 信號輸出:1 進1出經電氣隔離的信號整形放大輸出
★ 接口類型:RS-485
★ 信號連接插座:輸入采用5 芯防水線
★ 采用防水防銹的機箱
★ 防水等級:IP68
★ 輸入對輸出的電氣隔離耐壓:>AC300V
★ 電源:DC7V-24V
★ 尺寸:139*53*41

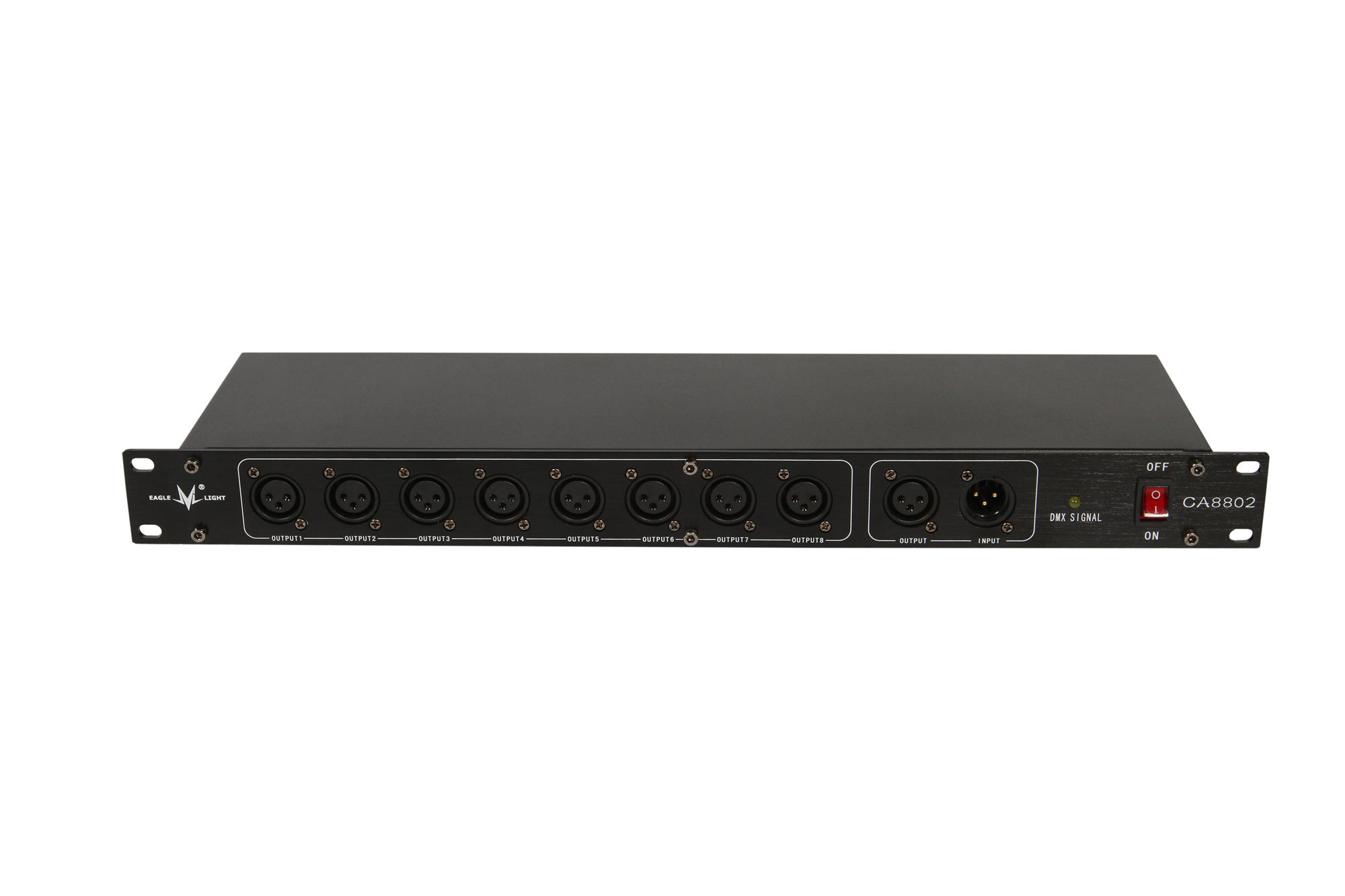

技術參數:
★ CA8802D 8路信號放大器(后置式、手拉手電源插座)
★ 數碼信號類型:DMX512,以及采用RS—485接口傳輸的數碼信號
★ 1路信號輸入,1路直通信號輸出(信號輸入與直通信號之間有經電氣隔離)
★ 8路經電氣隔離的信號分配輸出
★ 接口類型:RS-485
★ 信號連接插座:輸入XLR-3-M, 輸出XLR-3-F
★ 輸入對輸出的電氣隔離耐壓:>AC300V
★ 供電電源:AC90V~240V, 50Hz / 60Hz ,15W
★ 尺寸:484*45*140mm “19”1U
★ 重量:2.1kg

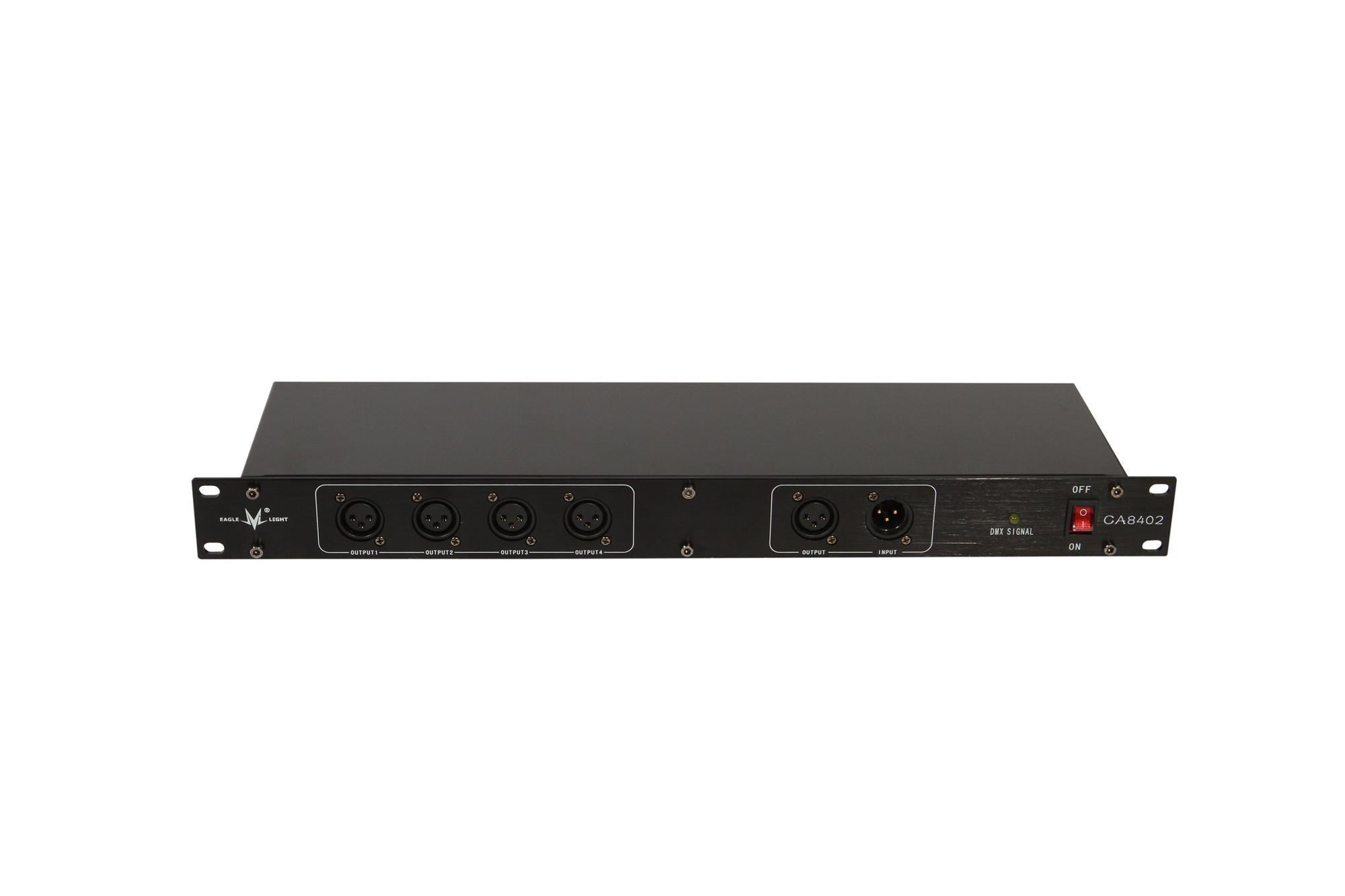

技術參數
★ 數碼信號類型:DMX512,以及采用RS—485接口傳輸的數碼信號
★ 1路信號輸入,1路直通信號輸出(信號輸入與直通信號之間有經電氣隔離)
★ 8(或4)路經電氣隔離的信號分配輸出
★ 接口類型:RS-485
★ 信號連接插座:輸入XLR-3-M, 輸出XLR-3-F
★ 輸入對輸出的電氣隔離耐壓:>AC300V
★ 供電電源:AC90V~240V, 50Hz / 60Hz ,15W
★ 尺寸: 484*45*140mm “19”1U
★ 重量:1.9kg
◆1 input and 4 outputs DMX signal
◆In-out signal transmission completely isolated with photoelectric isolation
◆Interface: RS-485
◆Signal connection socket: XLR-3-M(input),XLR-3-F( output)
◆Power supply: AC90V~240V, 50Hz / 60Hz , 15W .

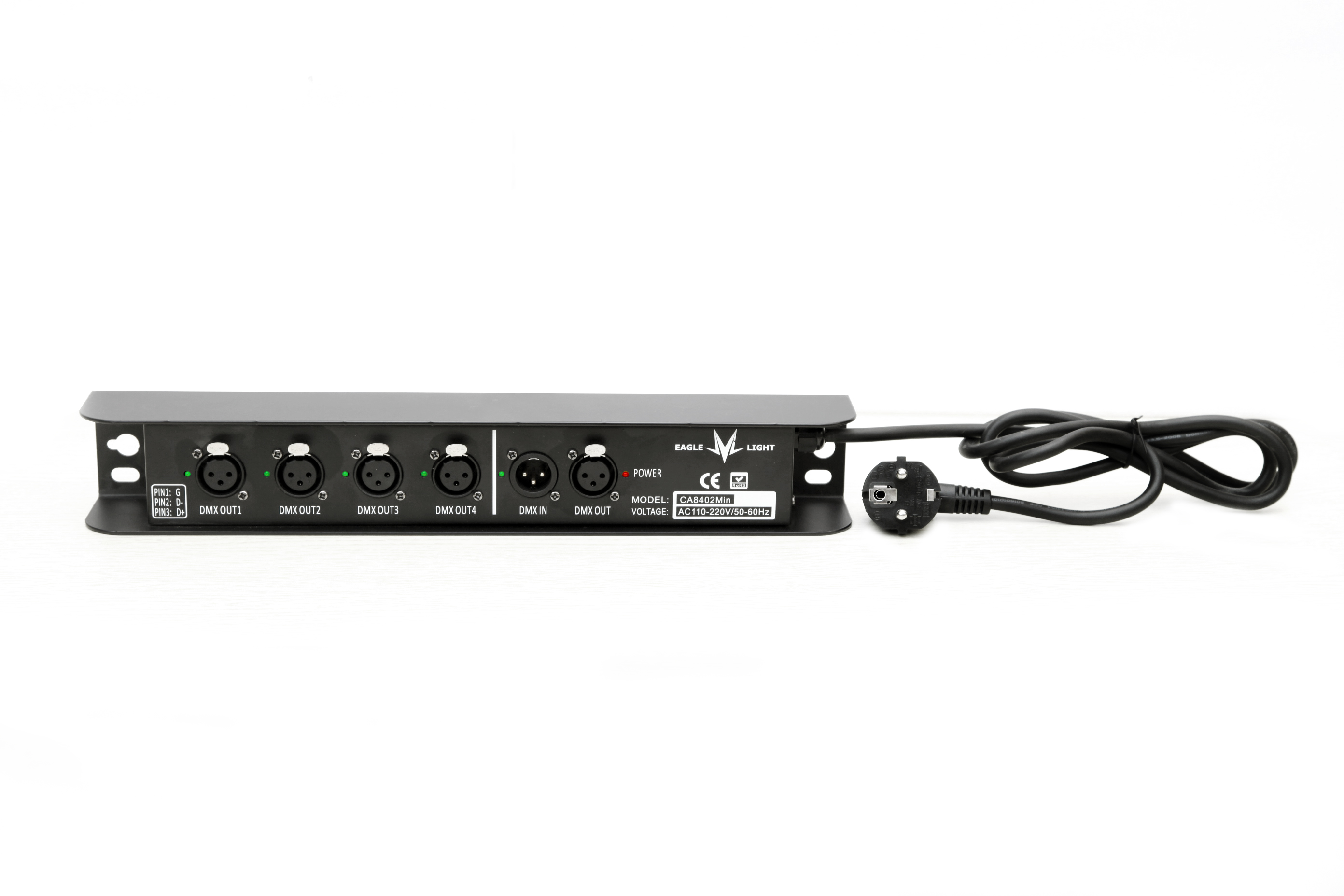

CA8402Min 條形4路放大器(體積小、可掛燈鉤安裝便捷)
◆1進4出DMX信號放大器,小巧玲瓏型外觀
◆4路信號分配,放大,整形,功能,延長信號傳輸距離
◆每一路輸入輸出都有獨立的供電電源(采用變壓器供電)
◆供電AC220V/50Hz或AC110V/60Hz,可通過電源選擇開關進行切換
◆輸入和輸出信號采用光電隔離器隔離,有效的增強了產品的抗干擾能力
◆每個端口外部接口都增加了保護電路,大大降低了外部串入電流損壞產品的風險
◆1 inputs and 4 outputs
◆Mini size , can use hook to hang on the truss.
◆ Every input and output all has independent power supply
(Adopt transformer to supply electricity)
◆ Power supply: AC220V/50Hz & AC110V/60Hz(can switch it through power switch)

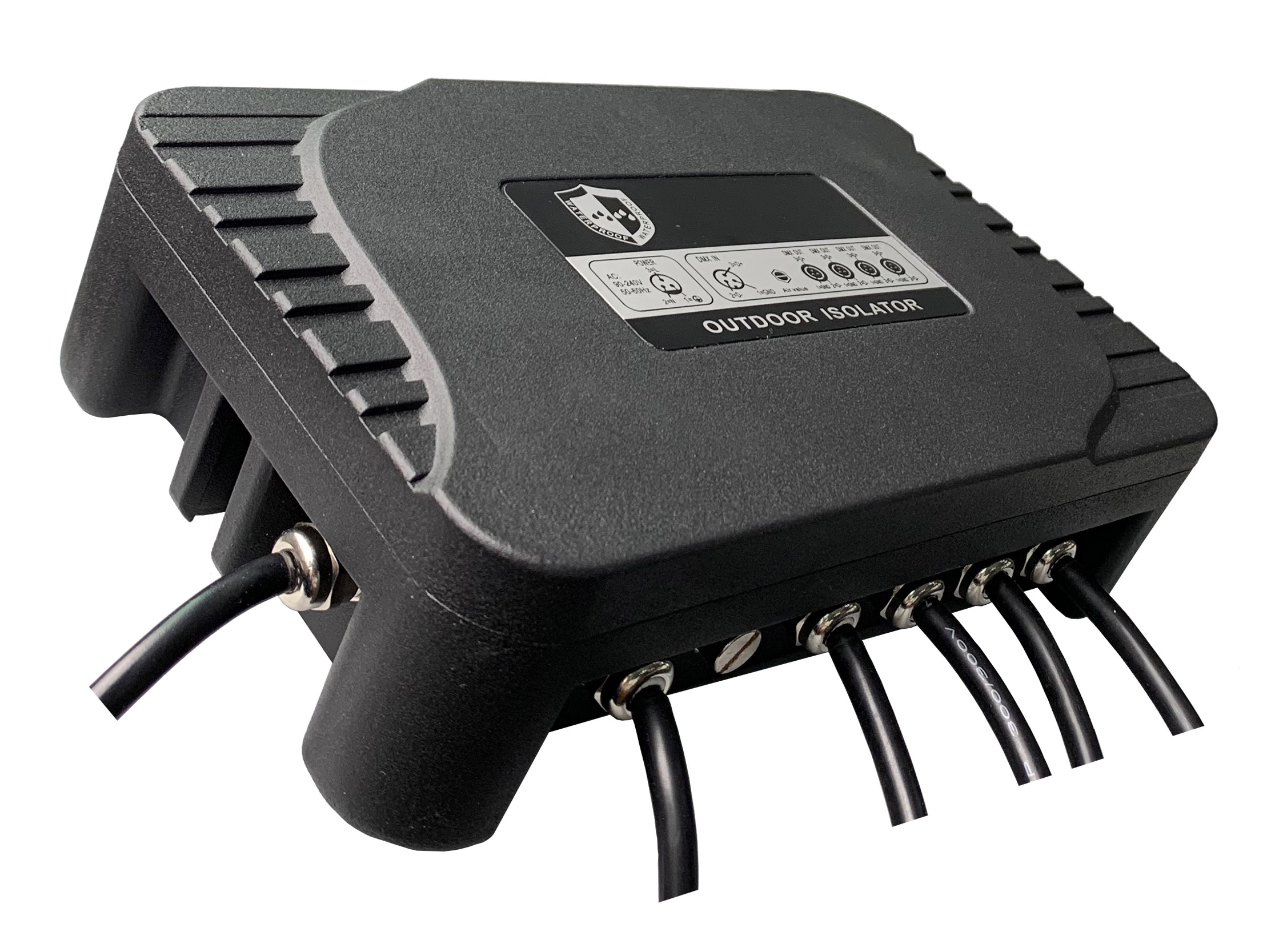

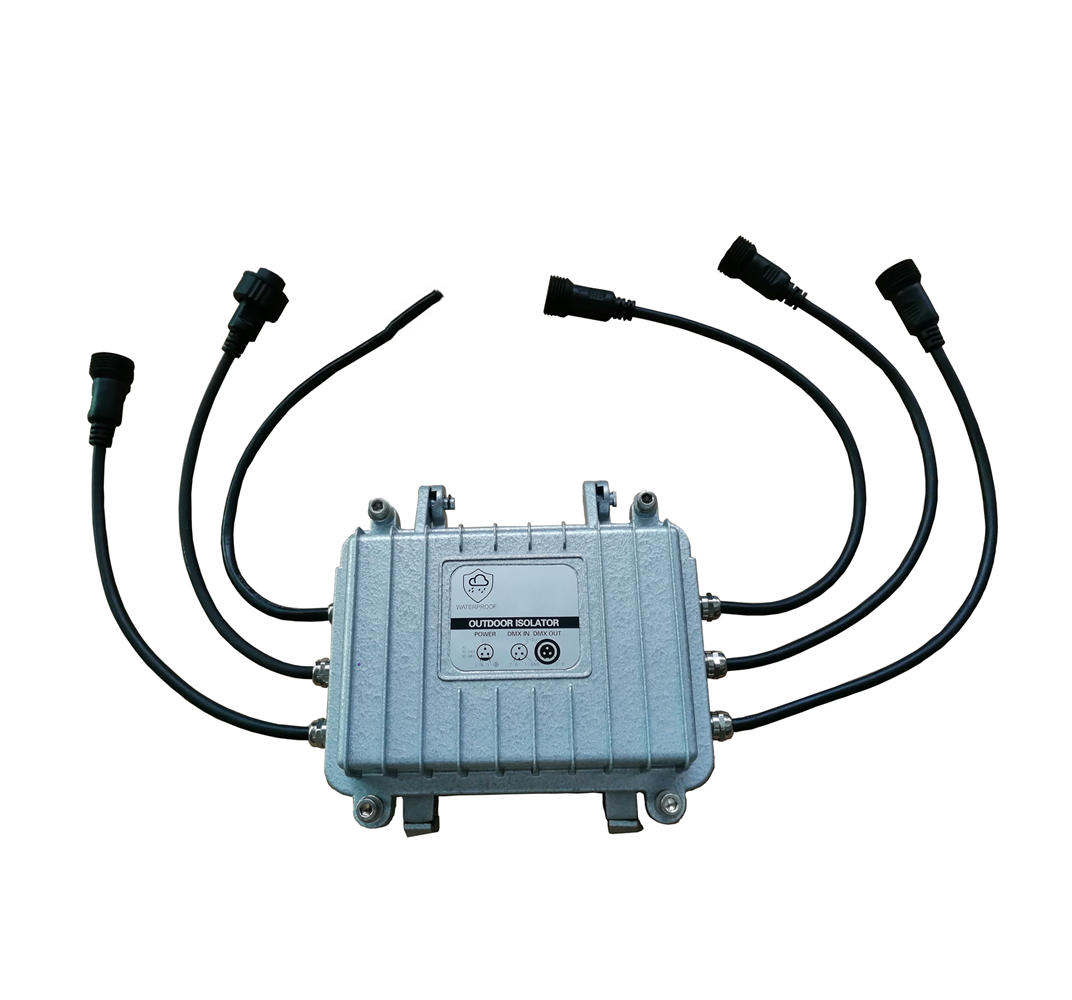

★ 數碼信號類型:DMX512,以及采用RS—485接口傳輸的數碼信號
★ 1路信號輸入,1路直通信號輸出(信號輸入與直通信號之間有經電氣隔離)
★ 4路經電氣隔離的信號分配輸出
★ 接口類型:RS-485
★ 信號連接插座:采用3芯帶屏蔽防水接頭
★ 采用防水防銹的鑄鋁機箱
★ 防水等級:IP65
★ 輸入對輸出的電氣隔離耐壓:>AC300V
★ 供電電源:AC90V~240V, 50Hz / 60Hz ,15W
★ 尺寸: 20*19*7.5CM 安裝孔距: 9.5CM。
★ 重量:1.9kg
★ 1 input and 4 output
★ With waterproof cast aluminum chassis
★ Waterproof level: IP65
★ Isolation voltage between input and output : > AC300V
★ Power supply: AC90V~240V, 50Hz / 60Hz , 15W .

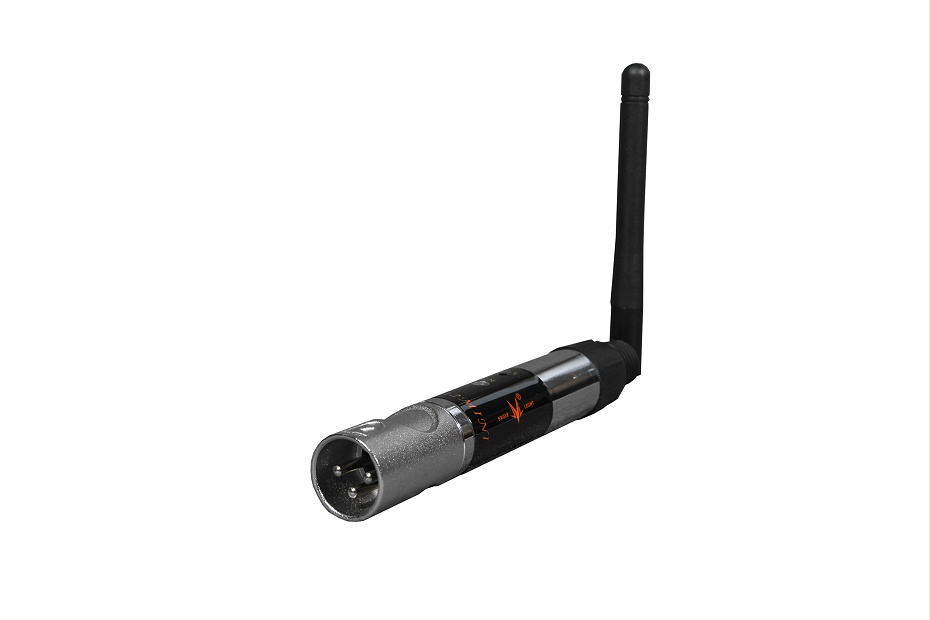

1) DMX無線信號收發器電源;AC90-240V 50/60Hz
2) RF-512輸入/輸出信號協議:國際通用的DMX512協議傳輸容量;可支持512個通道數據實時傳送
3) RF-512傳輸信號:2.4GHz無線信號工作中心頻率 2.4GHz天線配置;SMA型接頭的2.4GHz天線跳頻頻道數;0-127 4) 可設序列號(分組數):7個
5) 一個發射器所能支持的接收器數量;無限制
6) 可視傳輸距離;300米
7) 外形尺寸;225 × 137 × 45mm
1) Voltage:AC90-240V 50/60Hz
2) Power: 2.4GHz; Group : 7 groups
3) Transmission distance: 300meters

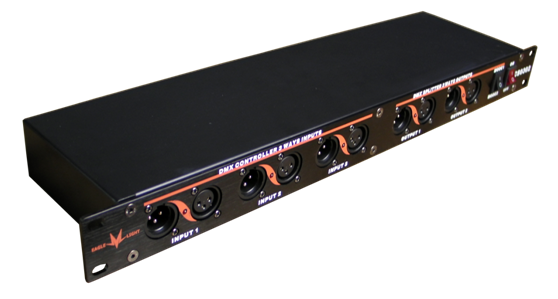

可實現主備控臺信號切換;
◆兩種工作模式:
模式1: 將3路輸入的控臺dmx512信號合成一路dmx512信號輸出;
模式2: 將3路輸入信號中,當前活動的信號回路接入到輸出信號.
Achieve signal switch of master controller
◆Two work modes:
A: Make 3CH inputting controller DMX 512 signal to 1CH DMX 512 signal output;
B:In the 3CH inputting signal,make current active signal loop connect to output signal
◆Each signal absolutely photoelectric isolation
1)對國際標準DMX512信號實現實時傳輸;
2)IP65防護等級,防雨淋結構設計,可懸掛安裝在戶外使用;
3)供電AC220V/50Hz或AC110V/60Hz,可通過電源選擇開關進行切換;
4)能將輸入的DMX512信號分配成8路輸出,對輸出信號進行整形放大處理;
5)每路輸出使用一組獨立的供電電源(采用變壓器供電),和獨立的光電隔離器進行隔離,以上措施有效就增強了產品的抗干擾能力,避免了各端口之間電路的相互影響;
6)每個外部接口都增加了保護電路;
7)安裝結構: 采用標準19寸2U機柜結構,可實現多種安裝方式,方便快捷;
8)尺寸: 48*11.7*8.6cm ,重量: 2.8kg
技術參數:
★ 8路輸出端口設備故障檢測報警功能
★ 所有輸入輸出端口具有誤接線保護功能
★ 8路經電氣隔離的信號分配輸出
★ 數碼信號類型:DMX512,以及采用RS—485接口傳輸的數碼信號
★ 1路信號輸入,1路直通信號輸出
★ 接口類型:RS-485
★ 信號連接插座:輸入XLR-3-M, 輸出XLR-3-F
★ 輸入對輸出的電氣隔離耐壓:>AC300V
★ 供電電源:AC90V~240V, 50Hz / 60Hz ,15W
★ 尺寸: 484*45*140mm “19”1U
★ 重量:1.9kg
★ 1 input and 8 outputs
★ With led indicators
★ It can text the DMX signal problem , called "lighting doctor
★ The carton of signal connection:input XLR-3-M, output XLR-3-F
★ Political isolation of the input to the output: >AC300V
★ Voltage: AC90-240V/ 50-60Hz
技術參數
★ 數碼信號類型:DMX512,以及采用RS—485接口傳輸的數碼信號
★ 1路信號輸入,1路直通信號輸出(信號輸入與直通信號之間有經電氣隔離)
★ 8(或4)路經電氣隔離的信號分配輸出
★ 接口類型:RS-485
★ 信號連接插座:輸入XLR-3-M, 輸出XLR-3-F
★ 輸入對輸出的電氣隔離耐壓:>AC300V
★ 供電電源:AC90V~240V, 50Hz / 60Hz ,15W
★ 尺寸: 484*45*140mm “19”1U
★ 重量:1.9kg
◆1 input and 8 outputs dmx signal
◆In-out signal transmission completely isolated with photoelectric isolation
◆Interface: RS-485 ◆Signal connection socket: XLR-3-M(input),XLR-3-F( output)
◆Power supply: AC90V~240V, 50Hz / 60Hz , 15W .
CA8802Mod是一款全新的精品型DMX512信號分配器產品,她能夠將DMX512數據信號進行整形放大后分配成4路或8路DMX512 信號輸出,并且各輸入輸出接口供電獨立,采用高壓隔離技術。適用于DMX512信號遠距離傳輸及擴展使用燈具數量的場合,及需要各信號端口之間完全電氣隔離的使用場合。
CA8802Mod is a newest DMX Splitter, which can shape and amplify the signal output in 4ways or 8 ways, and each input and output has separately electricity supply with high voltage isolation technology .The products can be used for the situation like long distance transmission and extending the quantity of the lighting in the live show and the electrical isolation between each port.
